Редукторы цилиндрические двухступенчатые горизонтальные крановые типа Ц2-400П,
предназначены для увеличения крутящего момента и уменьшения частоты вращения.
В данных редукторах используется шевронное зацепление, благодаря чему они имеют высокий крутящий момент и небольшие габариты по сравнению
с другими редукторами.
Условное обозначение: Редуктор Ц2-400П-8-16У2
Цилиндрический двухступенчатый редуктор с межосевым расстоянием 400 мм, номинальным передаточным числом 8, вариантом сборки 16, климатического
исполнения У и категории размещения 2.
Технические характеристики редуктора Ц2 400П
Передаточные числа
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на выходном валу, Н·м
3000...3400
КПД
0,96
Масса, кг
290
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора;
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и
на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.

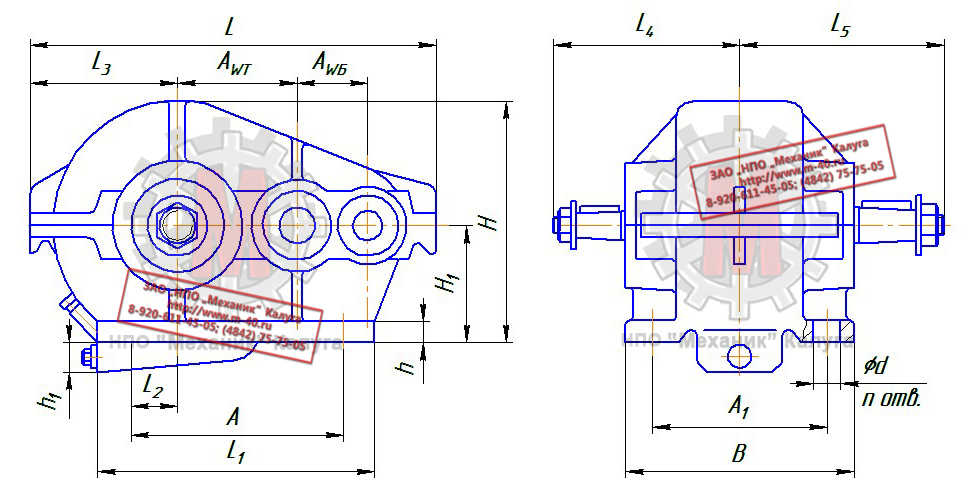

Габаритные и присоединительные размеры редуктора Ц2 400П
AWT
AWБ
A
A1
B
H
H1
h
h1
L
L1
L2
L3
L4
L5
d
n
250
150
500
320
380
505
265
27
-
805
640
150
286
325
375
33
6

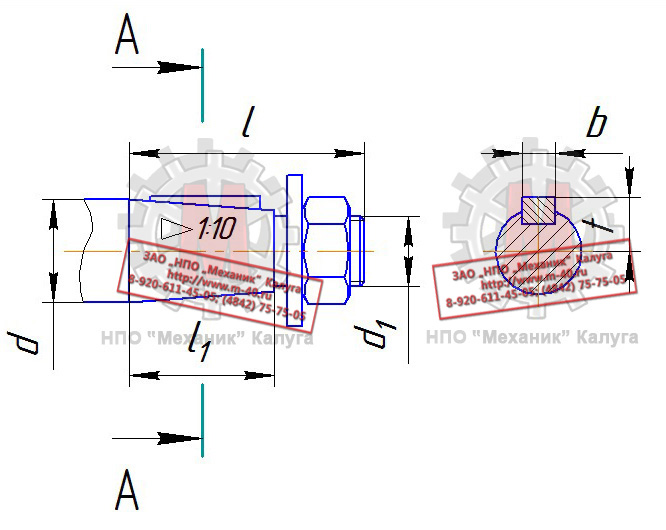

Размеры быстроходного конического вала редуктора Ц2 400П
d
d1
l
l1
b
t
50
M36×3,0
110
82
12
25,95

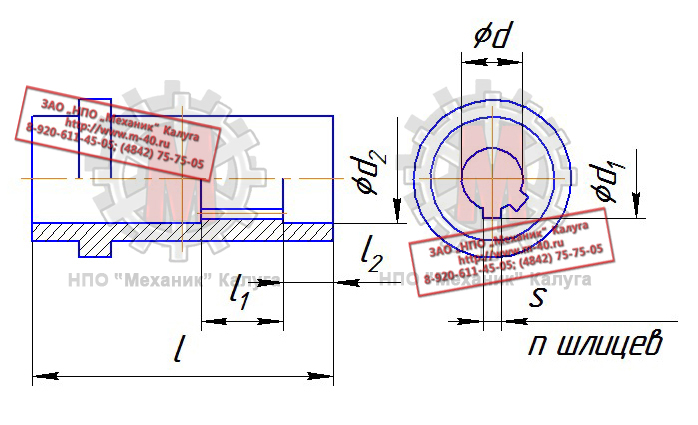

Размеры выходного полого вала редуктора Ц2 400П
l
l1
l2
d
d1
d2
s
n
390
80
70
102
112
115
16
+0,075
+0,049
10
Варианты сборки редуктора Ц2 400П
Узнать цену редуктора Ц2 400П Вы можете здесь, или по телефону:
(4842) 75-75-05
Условное обозначение исполнений редукторов типа Ц2 400П
Передаточное
отношение
Полная маркировка исполнения
8,0
Ц2-400П-8-16
Ц2-400П-8-26
Ц2-400П-8-36
10,0
Ц2-400П-10-16
Ц2-400П-10-26
Ц2-400П-10-36
12,5
Ц2-400П-12,5-16
Ц2-400П-12,5-26
Ц2-400П-12,5-36
16,0
Ц2-400П-16-16
Ц2-400П-16-26
Ц2-400П-16-36
20,0
Ц2-400П-20-16
Ц2-400П-20-26
Ц2-400П-20-36
25,0
Ц2-400П-25-16
Ц2-400П-25-26
Ц2-400П-25-36
31,5
Ц2-400П-31,5-16
Ц2-400П-31,5-26
Ц2-400П-31,5-36
40,0
Ц2-400П-40-16
Ц2-400П-40-26
Ц2-400П-40-36
50,0
Ц2-400П-50-16
Ц2-400П-50-26
Ц2-400П-50-36
Перечень запасных частей редукторов типа Ц2 400П
Наименование детали
Число зубьев
Обозначение
Значение
Быстроходный вал-шестерня
z1
28
25
21
18
15
12
10
Промежуточное колесо
z2
59
62
66
69
72
75
77
Промежуточный вал-шестерня
z3
20
16
13
Тихоходное колесо
z4
79
83
86
Редуктор Ц2 400П неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов Ц2 400П различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену на запасные части к редуктору Ц2 400П Вы можете здесь, или по телефону:
