Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмера 1Ц3У-160,
предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условное обозначение: 1Ц3У-160-40-13ЦУ1
Редуктор цилиндрический трехступенчатый с межосевым расстоянием тихоходной ступени 160 мм, передаточным числом 40, вариантом сборки 13,
цилиндрическим концом выходного вала, климатического исполнения У категории размещения 1.
Технические характеристики редуктора 1Ц3У 160
Передаточные числа
31,5; 40; 45; 50; 56;
63; 80; 100; 125; 160; 200
Допускаемая радиальная консольная нагрузка, Н
На быстроходном валу
630
На тихоходном валу
9000
Номинальный крутящий момент на тихоходном валу, Н·м
1250
КПД
0,97
Масса, кг
110
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора;
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и
на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора 1Ц3У 160
AWТ
AWП
AWБ
A
A1
B
B1
H
H1
h
L
L1
L2
L3
L4
L5
d
160
100
80
475
140
260
195
345
170
32
630
530
135
195
160
224
24
Размеры выходных конических валов редуктора 1Ц3У 160
Быстроходный вал
Тихоходный вал
d
d1
l
l1
b
t
d
d1
l
l1
b
t
20
М12×1,25
50
36
4
10,6
55
М36×3,0
110
82
14
28,95

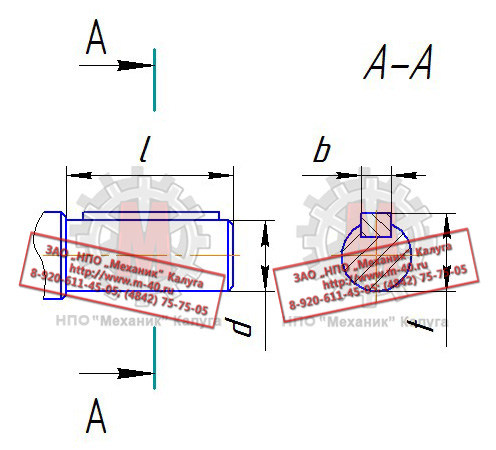

Размеры выходных цилиндрических валов редуктора 1Ц3У 160
Быстроходный вал
Тихоходный вал
d
l
b
t
d
l
b
t
18k6
36
6
20,5
50m6
105
14
53,5
Размеры тихоходного вала редуктора 1Ц3У 160 в виде зубчатой полумуфты
b
d
d1
d2
d3
L
l
Зацепление
m
z
20
168
90
72F8
95
170
9
4
40
Варианты сборки редуктора 1Ц3У 160
Условное обозначение исполнений редукторов типа 1Ц3У 160
Передаточное отношение 31,5
1Ц3У-160-31,5-11
1Ц3У-160-31,5-12
1Ц3У-160-31,5-13
1Ц3У-160-31,5-21
1Ц3У-160-31,5-22
1Ц3У-160-31,5-23
1Ц3У-160-31,5-31
1Ц3У-160-31,5-32
1Ц3У-160-31,5-33
Передаточное отношение 40,0
1Ц3У-160-40-11
1Ц3У-160-40-12
1Ц3У-160-40-13
1Ц3У-160-40-21
1Ц3У-160-40-22
1Ц3У-160-40-23
1Ц3У-160-40-31
1Ц3У-160-40-32
1Ц3У-160-40-33
Передаточное отношение 45,0
1Ц3У-160-45-11
1Ц3У-160-45-12
1Ц3У-160-45-13
1Ц3У-160-45-21
1Ц3У-160-45-22
1Ц3У-160-45-23
1Ц3У-160-45-31
1Ц3У-160-45-32
1Ц3У-160-45-33
Передаточное отношение 50,0
1Ц3У-160-50-11
1Ц3У-160-50-12
1Ц3У-160-50-13
1Ц3У-160-50-21
1Ц3У-160-50-22
1Ц3У-160-50-23
1Ц3У-160-50-31
1Ц3У-160-50-32
1Ц3У-160-50-33
Передаточное отношение 56,0
1Ц3У-160-56-11
1Ц3У-160-56-12
1Ц3У-160-56-13
1Ц3У-160-56-21
1Ц3У-160-56-22
1Ц3У-160-56-23
1Ц3У-160-56-31
1Ц3У-160-56-32
1Ц3У-160-56-33
Передаточное отношение 63,0
1Ц3У-160-63-11
1Ц3У-160-63-12
1Ц3У-160-63-13
1Ц3У-160-63-21
1Ц3У-160-63-22
1Ц3У-160-63-23
1Ц3У-160-63-31
1Ц3У-160-63-32
1Ц3У-160-63-33
Передаточное отношение 80,0
1Ц3У-160-80-11
1Ц3У-160-80-12
1Ц3У-160-80-13
1Ц3У-160-80-21
1Ц3У-160-80-22
1Ц3У-160-80-23
1Ц3У-160-80-31
1Ц3У-160-80-32
1Ц3У-160-80-33
Передаточное отношение 100,0
1Ц3У-160-100-11
1Ц3У-160-100-12
1Ц3У-160-100-13
1Ц3У-160-100-21
1Ц3У-160-100-22
1Ц3У-160-100-23
1Ц3У-160-100-31
1Ц3У-160-100-32
1Ц3У-160-100-33
Передаточное отношение 125,0
1Ц3У-160-125-11
1Ц3У-160-125-12
1Ц3У-160-125-13
1Ц3У-160-125-21
1Ц3У-160-125-22
1Ц3У-160-125-23
1Ц3У-160-125-31
1Ц3У-160-125-32
1Ц3У-160-125-33
Передаточное отношение 160,0
1Ц3У-160-160-11
1Ц3У-160-160-12
1Ц3У-160-160-13
1Ц3У-160-160-21
1Ц3У-160-160-22
1Ц3У-160-160-23
1Ц3У-160-160-31
1Ц3У-160-160-32
1Ц3У-160-160-33
Передаточное отношение 200,0
1Ц3У-160-200-11
1Ц3У-160-200-12
1Ц3У-160-200-13
1Ц3У-160-200-21
1Ц3У-160-200-22
1Ц3У-160-200-23
1Ц3У-160-200-31
1Ц3У-160-200-32
1Ц3У-160-200-33
Узнать цену редуктора 1Ц3У 160 Вы можете здесь, или по телефону:
(4842) 75-75-05
Перечень запасных частей редукторов типа 1Ц3У 160
Наименование детали
Число зубьев
Обозначение
Значение
Быстроходный вал-шестерня
z1
33
29
24
20
17
Колесо первой ступени
z2
67
71
76
80
83
Вал-шестерня второй ступени
z3
19
16
14
Колесо второй ступени
z4
77
80
82
Вал-шестерня третьей ступени
z5
13
14
15
17
20
Колесо третьей ступени (тихоходное)
z6
85
83
80
86
87
Редуктор 1Ц3У 160 (Ц3У 160) неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов 1Ц3У 160 отличаются от аналогичных зубчатых передач редукторов Ц3У 160 по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену на запасные части к редуктору 1Ц3У 160 Вы можете здесь, или по телефону:
(4842) 75-75-05
