Редуктор 1Ц3У 200

Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмера 1Ц3У-200, предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условное обозначение: 1Ц3У-200-40-13ЦУ1

Редуктор цилиндрический трехступенчатый с межосевым расстоянием тихоходной ступени 200 мм, передаточным числом 40, вариантом сборки 13, цилиндрическим концом выходного вала, климатического исполнения У категории размещения 1.


Технические характеристики редуктора 1Ц3У 200

Передаточные числа 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 200; 200
Допускаемая радиальная консольная нагрузка, Н На быстроходном валу 1250
На тихоходном валу 12500
Номинальный крутящий момент на тихоходном валу, Н·м 2500
КПД 0,97
Масса, кг 190

Примечания:

  • При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
  • Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
  • Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.

Условия применения редукторов:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа постоянная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

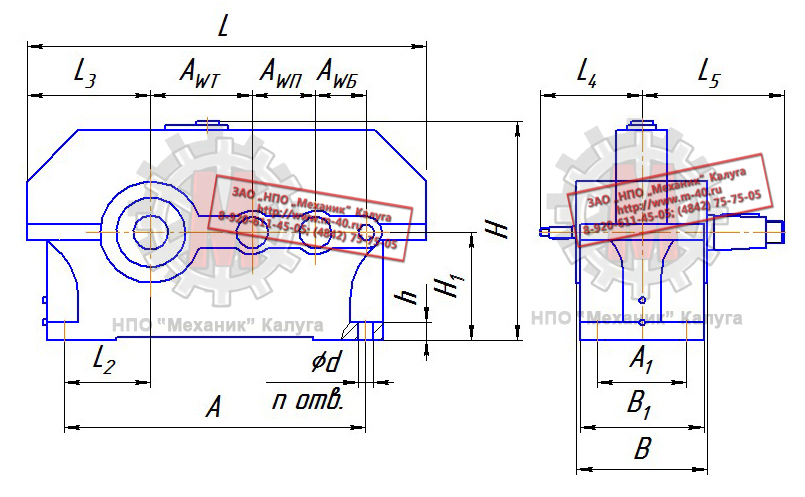

Редуктор 1Ц3У-200 чертеж

Габаритные и присоединительные размеры редуктора 1Ц3У 200

AWТ AWП AWБ A A1 B B1 H H1 h L L1 L2 L3 L4 L5 d
200 125 100 580 165 243 230 425 212 36 775 650 165 236 190 280 24


Редуктор 1Ц3У-200 конический вал чертеж

Размеры выходных конических валов редуктора 1Ц3У 200

Быстроходный вал Тихоходный вал
d d1 l l1 b t d d1 l l1 b t
25 М16×1,5 60 45 5 13,45 70 М48×3,0 140 105 18 36,38


Редуктор 1Ц3У-200 цилиндрический вал чертеж

Размеры выходных цилиндрических валов редуктора 1Ц3У 200

Быстроходный вал Тихоходный вал
d l b t d l b t
22k6 42 6 24,5 65m6 105 18 69


Редуктор 1Ц3У-200 вал в виде зубчатой муфты чертеж

Размеры тихоходного вала редуктора 1Ц3У 200 в виде зубчатой полумуфты

b d d1 d2 d3 L l Зацепление
m z
25 210 100 80F8 105 197 10 5 40


Редуктор 1Ц3У-200 полый вал чертеж

Размеры полого вала редуктора 1Ц3У 200

d l l1 l2
75 250 71 90


Варианты сборки редуктора 1Ц3У 200

Сборка 11 Сборка 12 Сборка 13 Сборка 16
Сборка 21 Сборка 22 Сборка 23 Сборка 26
Сборка 31 Сборка 32 Сборка 33 Сборка 36


Условное обозначение исполнений редукторов типа 1Ц3У 200

Передаточное отношение 31,5
1Ц3У-200-31,5-11 1Ц3У-200-31,5-12 1Ц3У-200-31,5-13
1Ц3У-200-31,5-21 1Ц3У-200-31,5-22 1Ц3У-200-31,5-23
1Ц3У-200-31,5-31 1Ц3У-200-31,5-32 1Ц3У-200-31,5-33
Передаточное отношение 40,0
1Ц3У-200-40-11 1Ц3У-200-40-12 1Ц3У-200-40-13
1Ц3У-200-40-21 1Ц3У-200-40-22 1Ц3У-200-40-23
1Ц3У-200-40-31 1Ц3У-200-40-32 1Ц3У-200-40-33
Передаточное отношение 45,0
1Ц3У-200-45-11 1Ц3У-200-45-12 1Ц3У-200-45-13
1Ц3У-200-45-21 1Ц3У-200-45-22 1Ц3У-200-45-23
1Ц3У-200-45-31 1Ц3У-200-45-32 1Ц3У-200-45-33
Передаточное отношение 50,0
1Ц3У-200-50-11 1Ц3У-200-50-12 1Ц3У-200-50-13
1Ц3У-200-50-21 1Ц3У-200-50-22 1Ц3У-200-50-23
1Ц3У-200-50-31 1Ц3У-200-50-32 1Ц3У-200-50-33
Передаточное отношение 56,0
1Ц3У-200-56-11 1Ц3У-200-56-12 1Ц3У-200-56-13
1Ц3У-200-56-21 1Ц3У-200-56-22 1Ц3У-200-56-23
1Ц3У-200-56-31 1Ц3У-200-56-32 1Ц3У-200-56-33
Передаточное отношение 63,0
1Ц3У-200-63-11 1Ц3У-200-63-12 1Ц3У-200-63-13
1Ц3У-200-63-21 1Ц3У-200-63-22 1Ц3У-200-63-23
1Ц3У-200-63-31 1Ц3У-200-63-32 1Ц3У-200-63-33
Передаточное отношение 80,0
1Ц3У-200-80-11 1Ц3У-200-80-12 1Ц3У-200-80-13
1Ц3У-200-80-21 1Ц3У-200-80-22 1Ц3У-200-80-23
1Ц3У-200-80-31 1Ц3У-200-80-32 1Ц3У-200-80-33
Передаточное отношение 100,0
1Ц3У-200-100-11 1Ц3У-200-100-12 1Ц3У-200-100-13
1Ц3У-200-100-21 1Ц3У-200-100-22 1Ц3У-200-100-23
1Ц3У-200-100-31 1Ц3У-200-100-32 1Ц3У-200-100-33
Передаточное отношение 125,0
1Ц3У-200-125-11 1Ц3У-200-125-12 1Ц3У-200-125-13
1Ц3У-200-125-21 1Ц3У-200-125-22 1Ц3У-200-125-23
1Ц3У-200-125-31 1Ц3У-200-125-32 1Ц3У-200-125-33
Передаточное отношение 160,0
1Ц3У-200-160-11 1Ц3У-200-160-12 1Ц3У-200-160-13
1Ц3У-200-160-21 1Ц3У-200-160-22 1Ц3У-200-160-23
1Ц3У-200-160-31 1Ц3У-200-160-32 1Ц3У-200-160-33
Передаточное отношение 200,0
1Ц3У-200-200-11 1Ц3У-200-200-12 1Ц3У-200-200-13
1Ц3У-200-200-21 1Ц3У-200-200-22 1Ц3У-200-200-23
1Ц3У-200-200-31 1Ц3У-200-200-32 1Ц3У-200-200-33

Редуктор 1Ц3У 200 (Ц3У 200) неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут отличаться между собой и не быть взаимозаменяемыми.

Характеристики зубчатых передач редукторов 1Ц3У 200 отличаются от аналогичных зубчатых передач редукторов Ц3У 200 по модулю и количеству зубьев при идентичных передаточных числах.

При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.

Узнать цену редуктора 1Ц3У 200 Вы можете здесь, или по телефону:
