Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера Ц3ВК-160,
предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.
Условное обозначение: Ц3ВК-160-10-16-УЗ
Редуктор цилиндрический трехступенчатый вертикальный, с межосевым расстоянием тихоходной ступени 160 мм
передаточным числом 10, вариантом сборки 16, климатического исполнения У категории размещения 3.
Технические характеристики редуктора Ц3ВК 160
Передаточные числа
10; 12,5; 16; 20; 25; 31,5; 40; 50; 80
Номинальный крутящий момент на тихоходном валу, Н·м
668..2500
КПД
0,94
Масса, кг
109
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.

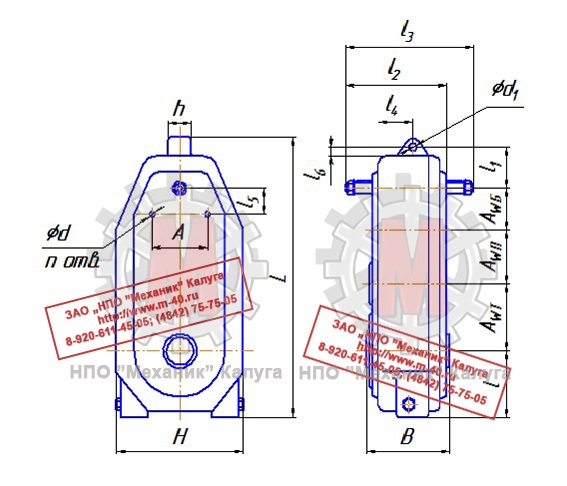

Габаритные и присоединительные размеры редуктора Ц3ВК 160
AWБ
AWП
AWТ
L
l
l1
l2
l3
l4
l5
l6
H
h
A
B
d
d1
100
160
160
751
171
138
293
356
111
100
28
304
50
200
236
М16
22
Размеры быстроходного конического вала редуктора Ц3ВК 160
d
d1
d2
d3
l
l1
b
t
28
25,9
М16×1,5
36
60
42
5
27,9
Размеры полого шлицевого тихоходного вала редуктора Ц3ВК 160
L
L1
L2
L3
d
D
m
236
42
78
37
70
65
2
Варианты сборки редуктора Ц3ВК 160
Условное обозначение исполнений редукторов типа Ц3ВК 160
Передаточное отношение 10,0
Ц3ВК-160-10-16
Ц3ВК-160-10-26
Ц3ВК-160-10-36
Передаточное отношение 12,5
Ц3ВК-160-12,5-16
Ц3ВК-160-12,5-26
Ц3ВК-160-12,5-36
Передаточное отношение 16,0
Ц3ВК-160-16-16
Ц3ВК-160-16-26
Ц3ВК-160-16-36
Передаточное отношение 20,0
Ц3ВК-160-20-16
Ц3ВК-160-20-26
Ц3ВК-160-20-36
Передаточное отношение 25,0
Ц3ВК-160-25-16
Ц3ВК-160-25-26
Ц3ВК-160-25-36
Передаточное отношение 31,5
Ц3ВК-160-31,5-16
Ц3ВК-160-31,5-26
Ц3ВК-160-31,5-36
Передаточное отношение 40,0
Ц3ВК-160-40-16
Ц3ВК-160-40-26
Ц3ВК-160-40-36
Передаточное отношение 50,0
Ц3ВК-160-50-16
Ц3ВК-160-50-26
Ц3ВК-160-50-36
Редуктор Ц3ВК 160 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов Ц3ВК 160 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену редуктора Ц3ВК 160 Вы можете здесь, или по телефону:
