Редуктор Ц3ВКФ 100

Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера Ц3ВКФ-100, предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.

Условное обозначение: Ц3ВКФ-100-10-37-УЗ

Редуктор цилиндрический трехступенчатый вертикальный, фланцевого исполнения с межосевым расстоянием тихоходной ступени 100 мм передаточным числом 10, вариантом сборки 37, климатического исполнения У категории размещения 3.


Технические характеристики редуктора Ц3ВКФ 100

Передаточные числа 10; 12,5; 16; 20; 25; 31,5; 40
Номинальный крутящий момент на тихоходном валу, Н·м 172..500
КПД 0,94
Масса, кг 53

Условия применения редукторов:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа постоянная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

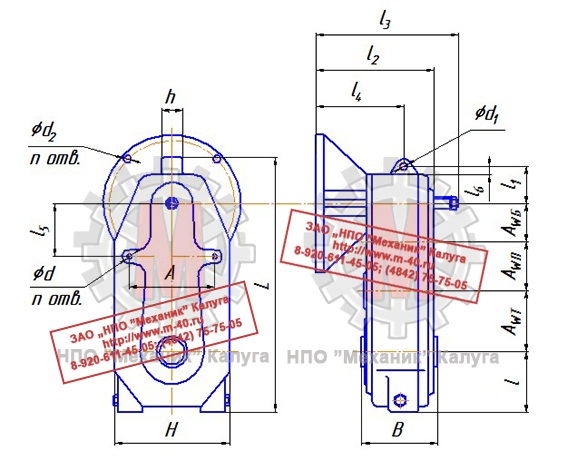

Редуктор Ц3ВКФ 100 чертеж

Габаритные и присоединительные размеры редуктора Ц3ВКФ 100

A A A L l l1 l2 l3 l4 l5 l6 H h A B d d1 d2
80 100 100 548 118 113 260 326 183 170 23 200 40 135 174 М16 18 14
Редуктор Ц3ВКФ 100 конический вал чертеж

Размеры быстроходного конического вала редуктора Ц3ВКФ 100

d d1 d2 d3 l l1 b t
25 22,9 М16×1,5 36 60 42 5 24,9
Редуктор В 100 полый шлицевой вал чертеж

Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 100

L L1 L2 L3 d D m
174 35 50 25 50 45 2


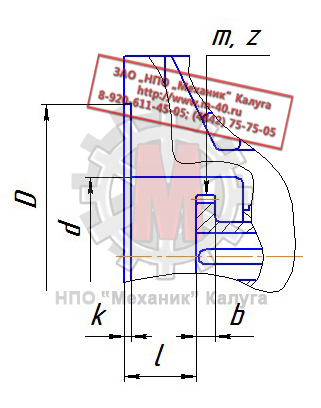

Фланец редуктора Ц3ВКФ 100 чертеж

Размеры фланца редуктора Ц3ВКФ 100

D d l k b m z
230H7 125 67 5 12 2,5 20


Варианты сборки редуктора Ц3ВКФ 100

Сборка 17 Сборка 27 Сборка 37 Сборка 38


Условное обозначение исполнений редукторов типа Ц3ВКФ 100

Передаточное отношение 10,0
Ц3ВКФ-100-10-17 Ц3ВКФ-100-10-27 Ц3ВКФ-100-10-37 Ц3ВКФ-100-10-38
Передаточное отношение 12,5
Ц3ВКФ-100-12,5-17 Ц3ВКФ-100-12,5-27 Ц3ВКФ-100-12,5-37 Ц3ВКФ-100-12,5-38
Передаточное отношение 16,0
Ц3ВКФ-100-16-17 Ц3ВКФ-100-16-27 Ц3ВКФ-100-16-37 Ц3ВКФ-100-16-38
Передаточное отношение 20,0
Ц3ВКФ-100-20-17 Ц3ВКФ-100-20-27 Ц3ВКФ-100-20-37 Ц3ВКФ-100-20-23
Передаточное отношение 25,0
Ц3ВКФ-100-25-17 Ц3ВКФ-100-25-27 Ц3ВКФ-100-25-37 Ц3ВКФ-100-25-38
Передаточное отношение 31,5
Ц3ВКФ-100-31,5-17 Ц3ВКФ-100-31,5-27 Ц3ВКФ-100-31,5-37 Ц3ВКФ-100-31,5-38
Передаточное отношение 40,0
Ц3ВКФ-100-40-17 Ц3ВКФ-100-40-27 Ц3ВКФ-100-40-37 Ц3ВКФ-100-40-38

Редуктор Ц3ВКФ 100 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут отличаться между собой и не быть взаимозаменяемыми.

Характеристики зубчатых передач редукторов Ц3ВКФ 100 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при идентичных передаточных числах.

При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.

Узнать цену редуктора Ц3ВКФ 100 Вы можете здесь, или по телефону:
