Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера Ц3ВКФ-125,
предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.
Условное обозначение: Ц3ВКФ-125-10-17-УЗ
Редуктор цилиндрический трехступенчатый вертикальный, фланцевого исполнения с межосевым расстоянием тихоходной ступени 125 мм
передаточным числом 10, вариантом сборки 17, климатического исполнения У категории размещения 3.
Технические характеристики редуктора Ц3ВКФ 125
Передаточные числа
10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на тихоходном валу, Н·м
344..1250
КПД
0,94
Масса, кг
80
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.

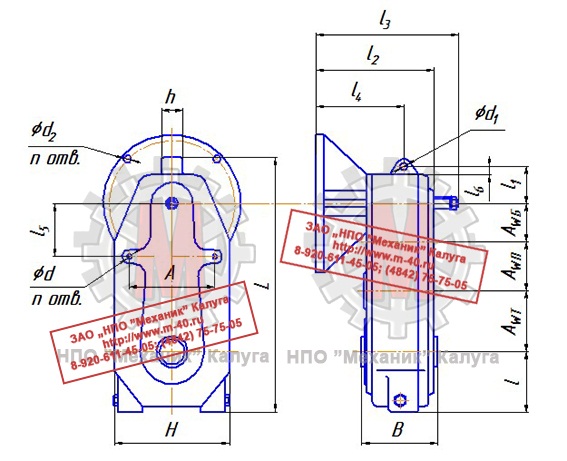

Габаритные и присоединительные размеры редуктора Ц3ВКФ 125
AWБ
AWП
AWТ
L
l
l1
l2
l3
l4
l5
l6
H
h
A
B
d
d1
d2
80
125
125
620
140
113
290
305
205
100
23
244
40
200
204
М16
18
18
Размеры быстроходного конического вала редуктора Ц3ВКФ 125
d
d1
d2
d3
l
l1
b
t
25
22,9
М16×1,5
36
60
42
5
24,9
Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 125
L
L1
L2
L3
d
D
m
204
38
78
25
55
50
2
Размеры фланца редуктора Ц3ВКФ 125
D
d
l
k
b
m
z
235H7
125
82
5
12
2,5
20
Варианты сборки редуктора Ц3ВКФ 125
Условное обозначение исполнений редукторов типа Ц3ВКФ 125
Передаточное отношение 10,0
Ц3ВКФ-125-10-17
Ц3ВКФ-125-10-27
Ц3ВКФ-125-10-37
Ц3ВКФ-125-10-38
Передаточное отношение 12,5
Ц3ВКФ-125-12,5-17
Ц3ВКФ-125-12,5-27
Ц3ВКФ-125-12,5-37
Ц3ВКФ-125-12,5-38
Передаточное отношение 16,0
Ц3ВКФ-125-16-17
Ц3ВКФ-125-16-27
Ц3ВКФ-125-16-37
Ц3ВКФ-125-16-38
Передаточное отношение 20,0
Ц3ВКФ-125-20-17
Ц3ВКФ-125-20-27
Ц3ВКФ-125-20-37
Ц3ВКФ-125-20-23
Передаточное отношение 25,0
Ц3ВКФ-125-25-17
Ц3ВКФ-125-25-27
Ц3ВКФ-125-25-37
Ц3ВКФ-125-25-38
Передаточное отношение 31,5
Ц3ВКФ-125-31,5-17
Ц3ВКФ-125-31,5-27
Ц3ВКФ-125-31,5-37
Ц3ВКФ-125-31,5-38
Передаточное отношение 40,0
Ц3ВКФ-125-40-17
Ц3ВКФ-125-40-27
Ц3ВКФ-125-40-37
Ц3ВКФ-125-40-38
Передаточное отношение 50,0
Ц3ВКФ-125-50-17
Ц3ВКФ-125-50-27
Ц3ВКФ-125-50-37
Ц3ВКФ-125-50-38
Редуктор Ц3ВКФ 125 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов Ц3ВКФ 125 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену редуктора Ц3ВКФ 125 Вы можете здесь, или по телефону:
(4842) 75-75-05
Редуктор цилиндрический трехступенчатый вертикальный, фланцевого исполнения с межосевым расстоянием тихоходной ступени 125 мм
передаточным числом 10, вариантом сборки 17, климатического исполнения У категории размещения 3.
Технические характеристики редуктора Ц3ВКФ 125
Передаточные числа | 10; 12,5; 16; 20; 25; 31,5; 40; 50 | |
Номинальный крутящий момент на тихоходном валу, Н·м | 344..1250 | |
КПД | 0,94 | |
Масса, кг | 80 |
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора Ц3ВКФ 125
AWБ
AWП
AWТ
L
l
l1
l2
l3
l4
l5
l6
H
h
A
B
d
d1
d2
80
125
125
620
140
113
290
305
205
100
23
244
40
200
204
М16
18
18
Размеры быстроходного конического вала редуктора Ц3ВКФ 125
d
d1
d2
d3
l
l1
b
t
25
22,9
М16×1,5
36
60
42
5
24,9
Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 125
L
L1
L2
L3
d
D
m
204
38
78
25
55
50
2
Размеры фланца редуктора Ц3ВКФ 125
D
d
l
k
b
m
z
235H7
125
82
5
12
2,5
20
Варианты сборки редуктора Ц3ВКФ 125
Условное обозначение исполнений редукторов типа Ц3ВКФ 125
Передаточное отношение 10,0
Ц3ВКФ-125-10-17
Ц3ВКФ-125-10-27
Ц3ВКФ-125-10-37
Ц3ВКФ-125-10-38
Передаточное отношение 12,5
Ц3ВКФ-125-12,5-17
Ц3ВКФ-125-12,5-27
Ц3ВКФ-125-12,5-37
Ц3ВКФ-125-12,5-38
Передаточное отношение 16,0
Ц3ВКФ-125-16-17
Ц3ВКФ-125-16-27
Ц3ВКФ-125-16-37
Ц3ВКФ-125-16-38
Передаточное отношение 20,0
Ц3ВКФ-125-20-17
Ц3ВКФ-125-20-27
Ц3ВКФ-125-20-37
Ц3ВКФ-125-20-23
Передаточное отношение 25,0
Ц3ВКФ-125-25-17
Ц3ВКФ-125-25-27
Ц3ВКФ-125-25-37
Ц3ВКФ-125-25-38
Передаточное отношение 31,5
Ц3ВКФ-125-31,5-17
Ц3ВКФ-125-31,5-27
Ц3ВКФ-125-31,5-37
Ц3ВКФ-125-31,5-38
Передаточное отношение 40,0
Ц3ВКФ-125-40-17
Ц3ВКФ-125-40-27
Ц3ВКФ-125-40-37
Ц3ВКФ-125-40-38
Передаточное отношение 50,0
Ц3ВКФ-125-50-17
Ц3ВКФ-125-50-27
Ц3ВКФ-125-50-37
Ц3ВКФ-125-50-38
Редуктор Ц3ВКФ 125 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов Ц3ВКФ 125 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену редуктора Ц3ВКФ 125 Вы можете здесь, или по телефону:
(4842) 75-75-05
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора Ц3ВКФ 125
AWБ | AWП | AWТ | L | l | l1 | l2 | l3 | l4 | l5 | l6 | H | h | A | B | d | d1 | d2 |
80 | 125 | 125 | 620 | 140 | 113 | 290 | 305 | 205 | 100 | 23 | 244 | 40 | 200 | 204 | М16 | 18 | 18 |
Размеры быстроходного конического вала редуктора Ц3ВКФ 125
d | d1 | d2 | d3 | l | l1 | b | t |
25 | 22,9 | М16×1,5 | 36 | 60 | 42 | 5 | 24,9 |
Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 125
L | L1 | L2 | L3 | d | D | m |
204 | 38 | 78 | 25 | 55 | 50 | 2 |
Размеры фланца редуктора Ц3ВКФ 125
D | d | l | k | b | m | z |
235H7 | 125 | 82 | 5 | 12 | 2,5 | 20 |
Варианты сборки редуктора Ц3ВКФ 125
Условное обозначение исполнений редукторов типа Ц3ВКФ 125
Передаточное отношение 10,0 | |||
Ц3ВКФ-125-10-17 | Ц3ВКФ-125-10-27 | Ц3ВКФ-125-10-37 | Ц3ВКФ-125-10-38 |
Передаточное отношение 12,5 | |||
Ц3ВКФ-125-12,5-17 | Ц3ВКФ-125-12,5-27 | Ц3ВКФ-125-12,5-37 | Ц3ВКФ-125-12,5-38 |
Передаточное отношение 16,0 | |||
Ц3ВКФ-125-16-17 | Ц3ВКФ-125-16-27 | Ц3ВКФ-125-16-37 | Ц3ВКФ-125-16-38 |
Передаточное отношение 20,0 | |||
Ц3ВКФ-125-20-17 | Ц3ВКФ-125-20-27 | Ц3ВКФ-125-20-37 | Ц3ВКФ-125-20-23 |
Передаточное отношение 25,0 | |||
Ц3ВКФ-125-25-17 | Ц3ВКФ-125-25-27 | Ц3ВКФ-125-25-37 | Ц3ВКФ-125-25-38 |
Передаточное отношение 31,5 | |||
Ц3ВКФ-125-31,5-17 | Ц3ВКФ-125-31,5-27 | Ц3ВКФ-125-31,5-37 | Ц3ВКФ-125-31,5-38 |
Передаточное отношение 40,0 | |||
Ц3ВКФ-125-40-17 | Ц3ВКФ-125-40-27 | Ц3ВКФ-125-40-37 | Ц3ВКФ-125-40-38 |
Передаточное отношение 50,0 | |||
Ц3ВКФ-125-50-17 | Ц3ВКФ-125-50-27 | Ц3ВКФ-125-50-37 | Ц3ВКФ-125-50-38 |
Характеристики зубчатых передач редукторов Ц3ВКФ 125 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
