Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера Ц3ВКФ-160,
предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.
Условное обозначение: Ц3ВКФ-160-10-17-УЗ
Редуктор цилиндрический трехступенчатый вертикальный, фланцевого исполнения с межосевым расстоянием тихоходной ступени 160 мм
передаточным числом 10, вариантом сборки 17, климатического исполнения У категории размещения 3.
Технические характеристики редуктора Ц3ВКФ 160
Передаточные числа
10; 12,5; 16; 20; 25; 31,5; 40; 50; 80
Номинальный крутящий момент на тихоходном валу, Н·м
668..2500
КПД
0,94
Масса, кг
125
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора Ц3ВКФ 160
AWБ
AWП
AWТ
L
l
l1
l2
l3
l4
l5
l6
H
h
A
B
d
d1
d2
100
160
160
756
171
138
345
408
234
100
28
304
50
200
236
М16
22
18

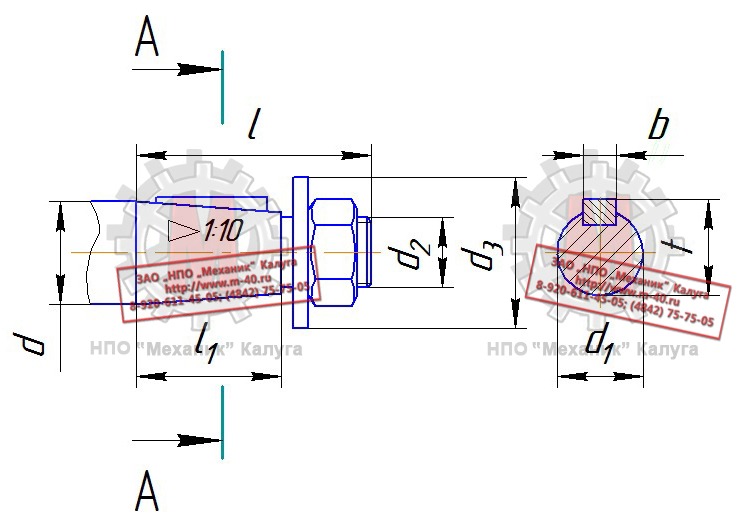

Размеры быстроходного конического вала редуктора Ц3ВКФ 160
d
d1
d2
d3
l
l1
b
t
28
25,9
М16×1,5
36
60
42
5
27,9

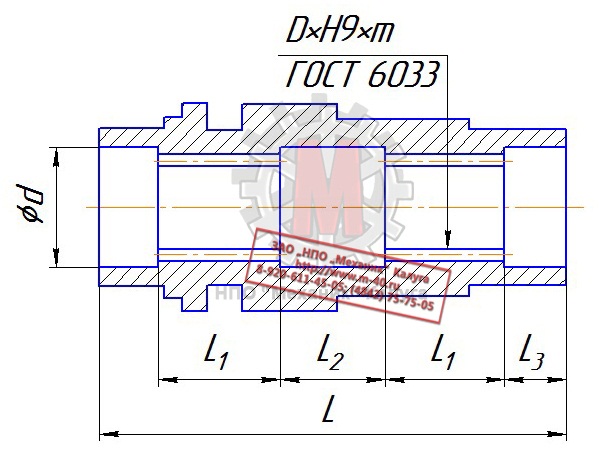

Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 160
L
L1
L2
L3
d
D
m
236
42
78
37
70
65
2
Размеры фланца редуктора Ц3ВКФ 160
D
d
l
k
b
m
z
250H8
110
100
5
12
2,5
30
Варианты сборки редуктора Ц3ВКФ 160
Условное обозначение исполнений редукторов типа Ц3ВКФ 160
Передаточное отношение 10,0
Ц3ВКФ-160-10-17
Ц3ВКФ-160-10-27
Ц3ВКФ-160-10-37
Ц3ВКФ-160-10-38
Передаточное отношение 12,5
Ц3ВКФ-160-12,5-17
Ц3ВКФ-160-12,5-27
Ц3ВКФ-160-12,5-37
Ц3ВКФ-160-12,5-38
Передаточное отношение 16,0
Ц3ВКФ-160-16-17
Ц3ВКФ-160-16-27
Ц3ВКФ-160-16-37
Ц3ВКФ-160-16-38
Передаточное отношение 20,0
Ц3ВКФ-160-20-17
Ц3ВКФ-160-20-27
Ц3ВКФ-160-20-37
Ц3ВКФ-160-20-23
Передаточное отношение 25,0
Ц3ВКФ-160-25-17
Ц3ВКФ-160-25-27
Ц3ВКФ-160-25-37
Ц3ВКФ-160-25-38
Передаточное отношение 31,5
Ц3ВКФ-160-31,5-17
Ц3ВКФ-160-31,5-27
Ц3ВКФ-160-31,5-37
Ц3ВКФ-160-31,5-38
Передаточное отношение 40,0
Ц3ВКФ-160-40-17
Ц3ВКФ-160-40-27
Ц3ВКФ-160-40-37
Ц3ВКФ-160-40-38
Передаточное отношение 50,0
Ц3ВКФ-160-50-17
Ц3ВКФ-160-50-27
Ц3ВКФ-160-50-37
Ц3ВКФ-160-50-38
Редуктор Ц3ВКФ 160 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов Ц3ВКФ 160 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену редуктора Ц3ВКФ 160 Вы можете здесь, или по телефону:
(4842) 75-75-05
Редуктор цилиндрический трехступенчатый вертикальный, фланцевого исполнения с межосевым расстоянием тихоходной ступени 160 мм
передаточным числом 10, вариантом сборки 17, климатического исполнения У категории размещения 3.
Технические характеристики редуктора Ц3ВКФ 160
