Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера Ц3ВКФ-200,
предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.
Условное обозначение: Ц3ВКФ-200-10-17-УЗ
Редуктор цилиндрический трехступенчатый вертикальный, фланцевого исполнения с межосевым расстоянием тихоходной ступени 200 мм
передаточным числом 10, вариантом сборки 17, климатического исполнения У категории размещения 3.
Технические характеристики редуктора Ц3ВКФ 200
Передаточные числа
10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100
Номинальный крутящий момент на тихоходном валу, Н·м
1375..5000
КПД
0,94
Масса, кг
288
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора Ц3ВКФ 200
AWБ
AWП
AWТ
L
l
l1
l2
l3
l4
l5
l6
H
h
A
B
d
d1
d2
125
160
200
860
210
123
271
361
155
100
32,5
392
60
200
240
М16
26
18
Размеры быстроходного конического вала редуктора Ц3ВКФ 200
d
d1
d2
d3
l
l1
b
t
35
32,1
М20×1,5
42
80
58
6
34,6

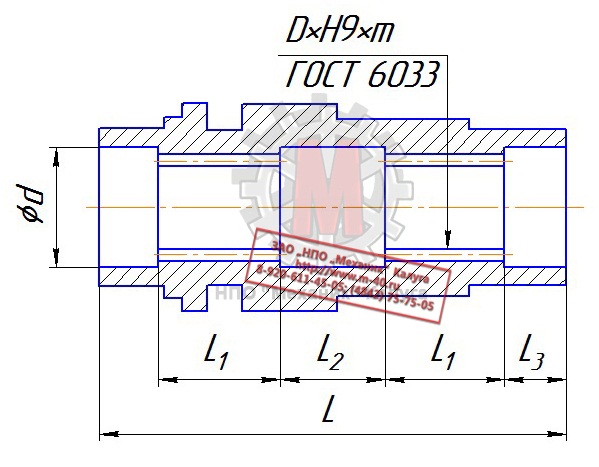

Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 200
L
L1
L2
L3
d
D
m
240
60
32
44
85
80
2,5

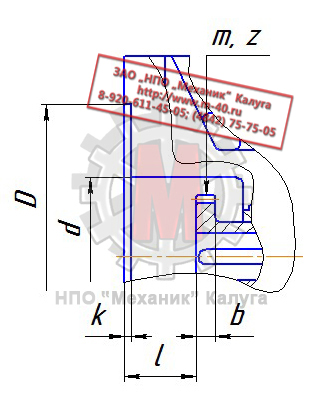

Размеры фланца редуктора Ц3ВКФ 200
D
d
l
k
b
m
z
250H8
100
82
6
12
2,5
30
Варианты сборки редуктора Ц3ВКФ 200




Условное обозначение исполнений редукторов типа Ц3ВКФ 200
Передаточное отношение 10,0
Ц3ВКФ-200-10-17
Ц3ВКФ-200-10-27
Ц3ВКФ-200-10-37
Ц3ВКФ-200-10-38
Передаточное отношение 12,5
Ц3ВКФ-200-12,5-17
Ц3ВКФ-200-12,5-27
Ц3ВКФ-200-12,5-37
Ц3ВКФ-200-12,5-38
Передаточное отношение 16,0
Ц3ВКФ-200-16-17
Ц3ВКФ-200-16-27
Ц3ВКФ-200-16-37
Ц3ВКФ-200-16-38
Передаточное отношение 20,0
Ц3ВКФ-200-20-17
Ц3ВКФ-200-20-27
Ц3ВКФ-200-20-37
Ц3ВКФ-200-20-38
Передаточное отношение 25,0
Ц3ВКФ-200-25-17
Ц3ВКФ-200-25-27
Ц3ВКФ-200-25-37
Ц3ВКФ-200-25-38
Передаточное отношение 31,5
Ц3ВКФ-200-31,5-17
Ц3ВКФ-200-31,5-27
Ц3ВКФ-200-31,5-37
Ц3ВКФ-200-31,5-38
Передаточное отношение 40,0
Ц3ВКФ-200-40-17
Ц3ВКФ-200-40-27
Ц3ВКФ-200-40-37
Ц3ВКФ-200-40-38
Передаточное отношение 50,0
Ц3ВКФ-200-50-17
Ц3ВКФ-200-50-27
Ц3ВКФ-200-50-37
Ц3ВКФ-200-50-38
Передаточное отношение 63,0
Ц3ВКФ-200-63-17
Ц3ВКФ-200-63-27
Ц3ВКФ-200-63-37
Ц3ВКФ-200-63-38
Передаточное отношение 80,0
Ц3ВКФ-200-80-17
Ц3ВКФ-200-80-27
Ц3ВКФ-200-80-37
Ц3ВКФ-200-80-38
Передаточное отношение 100,0
Ц3ВКФ-200-100-17
Ц3ВКФ-200-100-27
Ц3ВКФ-200-100-37
Ц3ВКФ-200-100-38
Редуктор Ц3ВКФ 200 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов Ц3ВКФ 200 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену редуктора Ц3ВКФ 200 Вы можете здесь, или по телефону:
(4842) 75-75-05
