Редуктор Ц3ВКФ 250

Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера Ц3ВКФ-250, предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.

Условное обозначение: Ц3ВКФ-250-20-17-УЗ

Редуктор цилиндрический трехступенчатый вертикальный, с межосевым расстоянием тихоходной ступени 250 мм передаточным числом 20, вариантом сборки 17, климатического исполнения У категории размещения 3.


Технические характеристики редуктора Ц3ВКФ 250

Передаточные числа 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100
Номинальный крутящий момент на тихоходном валу, Н·м 2750..10000
КПД 0,94
Масса, кг 290

Примечания:

  • При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
  • Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора.

Условия применения редукторов:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа постоянная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Редуктор Ц3ВКФ 250 чертеж

Габаритные и присоединительные размеры редуктора Ц3ВКФ 250

A A A L l l1 l2 l3 l4 l5 l6 H h A B d d1 d2
160 200 250 1023 248 154 278 372 140 100 38 472 80 200 286 М16 30 18

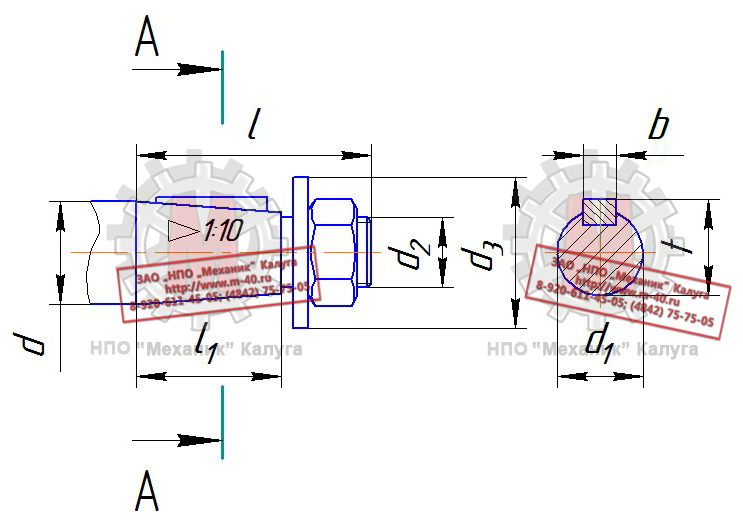

Редуктор Ц3ВКФ 250 конический вал чертеж

Размеры быстроходного конического вала редуктора Ц3ВКФ 250

d d1 d2 d3 l l1 b t
38 35,1 М24×2 50 80 58 6 37,6
Редуктор Ц3ВКФ 250 полый шлицевой вал чертеж

Размеры полого шлицевого тихоходного вала редуктора Ц3ВКФ 250

L L1 L2 L3 d D m
286 70 60 43 105 100 2,5


Фланец редуктора Ц3ВКФ 250 чертеж

Размеры фланца редуктора Ц3ВКФ 250

D d l k b m z
250H8 100 112 6 14 2,5 38


Варианты сборки редуктора Ц3ВКФ 250

Сборка 17 Сборка 27 Сборка 37 Сборка 38


Условное обозначение исполнений редукторов типа Ц3ВКФ 250

Передаточное отношение 10,0
Ц3ВКФ-250-10-17 Ц3ВКФ-250-10-27 Ц3ВКФ-250-10-37 Ц3ВКФ-250-10-38
Передаточное отношение 12,5
Ц3ВКФ-250-12,5-17 Ц3ВКФ-250-12,5-27 Ц3ВКФ-250-12,5-37 Ц3ВКФ-250-12,5-38
Передаточное отношение 16,0
Ц3ВКФ-250-16-17 Ц3ВКФ-250-16-27 Ц3ВКФ-250-16-37 Ц3ВКФ-250-16-38
Передаточное отношение 20,0
Ц3ВКФ-250-20-17 Ц3ВКФ-250-20-27 Ц3ВКФ-250-20-37 Ц3ВКФ-250-20-38
Передаточное отношение 25,0
Ц3ВКФ-250-25-17 Ц3ВКФ-250-25-27 Ц3ВКФ-250-25-37 Ц3ВКФ-250-25-38
Передаточное отношение 31,5
Ц3ВКФ-250-31,5-17 Ц3ВКФ-250-31,5-27 Ц3ВКФ-250-31,5-37 Ц3ВКФ-250-31,5-38
Передаточное отношение 40,0
Ц3ВКФ-250-40-17 Ц3ВКФ-250-40-27 Ц3ВКФ-250-40-37 Ц3ВКФ-250-40-38
Передаточное отношение 50,0
Ц3ВКФ-250-50-17 Ц3ВКФ-250-50-27 Ц3ВКФ-250-50-37 Ц3ВКФ-250-50-38
Передаточное отношение 63,0
Ц3ВКФ-250-63-17 Ц3ВКФ-250-63-27 Ц3ВКФ-250-63-37 Ц3ВКФ-250-63-38
Передаточное отношение 80,0
Ц3ВКФ-250-80-17 Ц3ВКФ-250-80-27 Ц3ВКФ-250-80-37 Ц3ВКФ-250-80-38
Передаточное отношение 100,0
Ц3ВКФ-250-100-17 Ц3ВКФ-250-100-27 Ц3ВКФ-250-100-37 Ц3ВКФ-250-100-38

Редуктор Ц3ВКФ 250 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут отличаться между собой и не быть взаимозаменяемыми.

Характеристики зубчатых передач редукторов Ц3ВКФ 250 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при идентичных передаточных числах.

При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.

Узнать цену редуктора Ц3ВКФ 250 Вы можете здесь, или по телефону:

(4842) 75-75-05
