Редуктор ЦТНД 315

Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмера ЦТНД-315, предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условное обозначение: ЦТНД-315-80-11ЦУ1

Редуктор цилиндрический трехступенчатый с межосевым расстоянием выходной ступени 315 мм, передаточным числом 80, вариантом сборки 11, цилиндрическим концом выходного вала, климатического исполнения У категории размещения 1.


Технические характеристики редуктора ЦТНД 315

Номинальное передаточное отношение 63; 80; 100; 125; 160
Номинальный крутящий момент на тихоходном валу, Н·м 8300
Частота вращения входного вала, мин-1 1500..500
Масса, кг 485

Примечания:

  • При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
  • Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
  • Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.

Условия применения редукторов:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа постоянная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

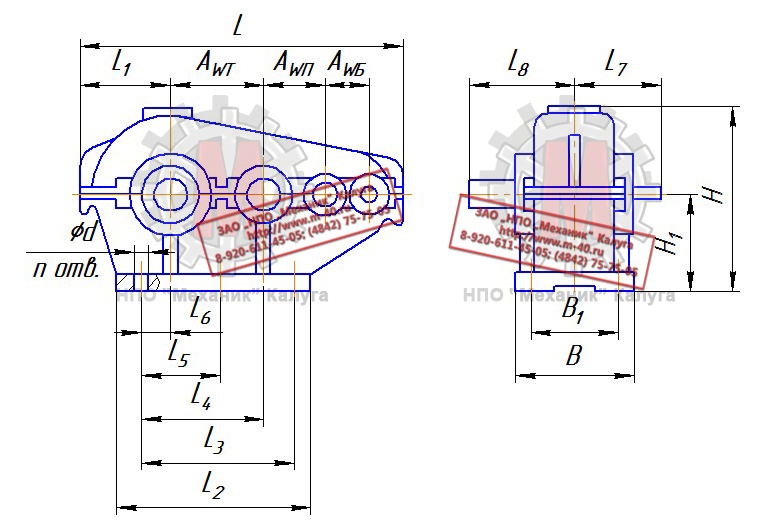

Редуктор ЦТНД 315 чертеж

Габаритные и присоединительные размеры редуктора ЦТНД 315

A A A L L1 L2 L3 L4 L5 L6 L7 L8 B B1 H H1 d n
315 200 125 1110 345 680 560 280 - 130 243 365 345 280 640 335 26 6


Редуктор ЦТНД 315 цилиндрический вал чертеж

Размеры выходных цилиндрических валов редуктора ЦТНД 315

Быстроходный вал Тихоходный вал
d l b t d l b t
32 58 10 35 110 165 28 116


Варианты сборки редуктора ЦТНД 315

Сборка 11 Сборка 12 Сборка 21
Сборка 22 Сборка 31 Сборка 32


Условное обозначение исполнений редукторов типа ЦТНД 315

Передаточное отношение 63,0
ЦТНД-315-63-11 ЦТНД-315-63-12 ЦТНД-315-63-21
ЦТНД-315-63-22 ЦТНД-315-63-31 ЦТНД-315-63-32
Передаточное отношение 80,0
ЦТНД-315-80-11 ЦТНД-315-80-12 ЦТНД-315-80-21
ЦТНД-315-80-22 ЦТНД-315-80-31 ЦТНД-315-80-32
Передаточное отношение 100,0
ЦТНД-315-100-11 ЦТНД-315-100-12 ЦТНД-315-100-21
ЦТНД-315-100-22 ЦТНД-315-100-31 ЦТНД-315-100-32
Передаточное отношение 125,0
ЦТНД-315-125-11 ЦТНД-315-125-12 ЦТНД-315-125-21
ЦТНД-315-125-22 ЦТНД-315-125-31 ЦТНД-315-125-32
Передаточное отношение 160,0
ЦТНД-315-160-11 ЦТНД-315-160-12 ЦТНД-315-160-21
ЦТНД-315-160-22 ЦТНД-315-160-31 ЦТНД-315-160-32

Редуктор ЦТНД 315 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут отличаться между собой и не быть взаимозаменяемыми.

Характеристики зубчатых передач редукторов ЦТНД 315 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при идентичных передаточных числах.

При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.

Узнать цену редуктора ЦТНД 315 Вы можете здесь, или по телефону:

(4842) 75-75-05
