Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмера ЦТНД-400,
предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условное обозначение: ЦТНД-400-80-11ЦУ1
Редуктор цилиндрический трехступенчатый с межосевым расстоянием выходной ступени 400 мм, передаточным числом 80, вариантом сборки 11,
цилиндрическим концом выходного вала, климатического исполнения У категории размещения 1.
Редуктор цилиндрический трехступенчатый с межосевым расстоянием выходной ступени 400 мм, передаточным числом 80, вариантом сборки 11,
цилиндрическим концом выходного вала, климатического исполнения У категории размещения 1.
Технические характеристики редуктора ЦТНД 400 | |
Номинальное передаточное отношение | 63; 80; 100; 125; 160 |
Номинальный крутящий момент на тихоходном валу, Н·м | 17 000 |
Частота вращения входного вала, мин-1 | 1 500..500 |
Масса, кг | 911 |
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора;
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и
на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

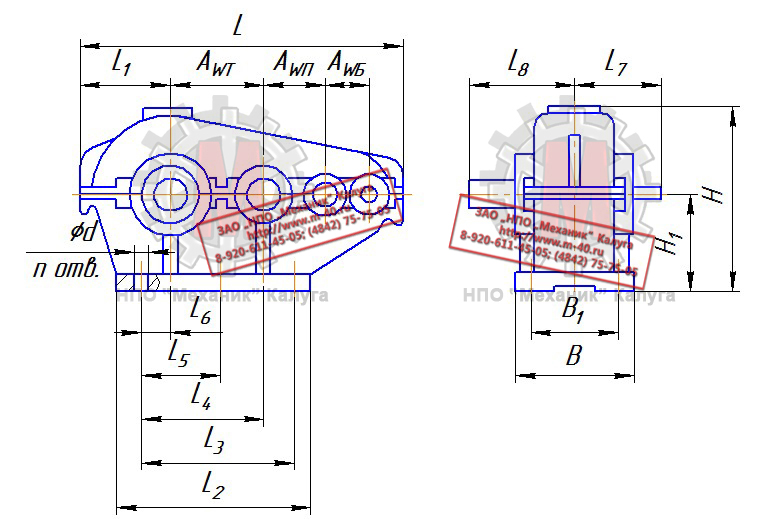

Габаритные и присоединительные размеры редуктора ЦТНД 400 | |||||||||||||||||
AWТ | AWП | AWБ | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | H | H1 | d | n |
400 | 250 | 160 | 1 385 | 440 | 860 | 720 | 480 | 240 | 170 | 307 | 455 | 425 | 340 | 820 | 425 | 33 | 8 |

Размеры выходных цилиндрических валов редуктора ЦТНД 400 | |||||||
Быстроходный вал | Тихоходный вал | ||||||
d | l | b | t | d | l | b | t |
40 | 82 | 12 | 43 | 140 | 200 | 36 | 148 |
Варианты сборки редуктора ЦТНД 400 | |||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
