Редуктор ВК 350

Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера ВК-350, предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов, а так же для увеличения крутящего момента, и уменьшения частоты вращения различных машин и механизмов.

Условное обозначение: ВК-350-10-13-У2

Редуктор цилиндрический трехступенчатый вертикальный, с межосевым расстоянием 350 мм передаточным числом 10, вариантом сборки 13, климатического исполнения У категории размещения 2.


Технические характеристики редуктора ВК 350

Передаточные числа 10; 14; 31,5; 50
Номинальный крутящий момент на тихоходном валу, Н·м 85..725
КПД 0,94
Масса, кг 77

Примечания:

  • При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
  • Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
  • Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.

Условия применения редукторов:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа постоянная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Редуктор ВК 350 чертеж

Габаритные и присоединительные размеры редуктора ВК 350

A A A L L1 L2 L3 L4 L5 A A1 B B1 H H1 h d n
90 130 130 558 280 50 132 197,5 180 185 - 220 185 298 150 20 17 4
Редуктор ВК 350 конический вал чертеж

Размеры быстроходного конического вала редуктора ВК 350

d d1 l l1 b t
30 М20×1,5 80 60 8 16,5

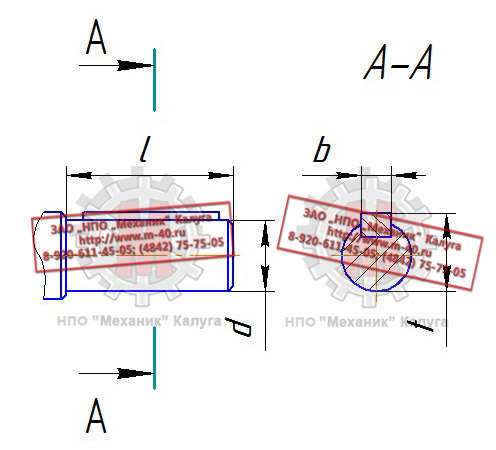

Редуктор ВК 350 цилиндрический вал чертеж

Размеры тихоходного цилиндрического вала редуктора ВК 350

d l b t
35 55 10 38,5


Варианты сборки редуктора ВК 350

Сборка 11 Сборка 12 Сборка 13
Сборка 21 Сборка 22 Сборка 23
Сборка 31 Сборка 32 Сборка 33

Узнать цену редуктора ВК 350 Вы можете здесь, или по телефону:

(4842) 75-75-05



Условное обозначение исполнений редукторов типа ВК 350

Передаточное отношение 10,0
ВК-350-10-11 ВК-350-10-12 ВК-350-10-13
ВК-350-10-21 ВК-350-10-22 ВК-350-10-23
ВК-350-10-31 ВК-350-10-32 ВК-350-10-33
Передаточное отношение 14,0
ВК-350-14-11 ВК-350-14-12 ВК-350-14-13
ВК-350-14-21 ВК-350-14-22 ВК-350-14-23
ВК-350-14-31 ВК-350-14-32 ВК-350-14-33
Передаточное отношение 31,5
ВК-350-31,5-11 ВК-350-31,5-12 ВК-350-31,5-13
ВК-350-31,5-21 ВК-350-31,5-22 ВК-350-31,5-23
ВК-350-31,5-31 ВК-350-31,5-32 ВК-350-31,5-33
Передаточное отношение 50,0
ВК-350-50-11 ВК-350-50-12 ВК-350-50-13
ВК-350-50-21 ВК-350-50-22 ВК-350-50-23
ВК-350-50-31 ВК-350-50-32 ВК-350-50-33


Перечень запасных частей редукторов типа ВК 350

Наименование детали Число зубьев
Обозначение Значение
Быстроходный вал-шестерня z1 11
16
Колесо первой ступени z2 44
49
Вал-шестерня второй ступени z3 15
25
30
Колесо второй ступени z4 50
40
35
Вал-шестерня третьей ступени z5 15
Колесо третьей ступени (тихоходное) z6 50

Редуктор ВК 350 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут отличаться между собой и не быть взаимозаменяемыми.

Характеристики зубчатых передач редукторов ВК 350 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при идентичных передаточных числах.

При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.

Узнать цену на запасные части к редуктору ВК 350 Вы можете здесь, или по телефону:

(4842) 75-75-05
