Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера ВК-475,
предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов, а так же
для увеличения крутящего момента, и уменьшения частоты вращения различных машин и механизмов.
Условное обозначение: ВК-475-10-13-У2
Редуктор цилиндрический трехступенчатый вертикальный, с межосевым расстоянием 475 мм
передаточным числом 10, вариантом сборки 13, климатического исполнения У категории размещения 2.
Технические характеристики редуктора ВК 475
Передаточные числа
20; 28; 50; 112
Номинальный крутящий момент на тихоходном валу, Н·м
1 300..1 950
КПД
0,94
Масса, кг
215
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора;
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и
на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.

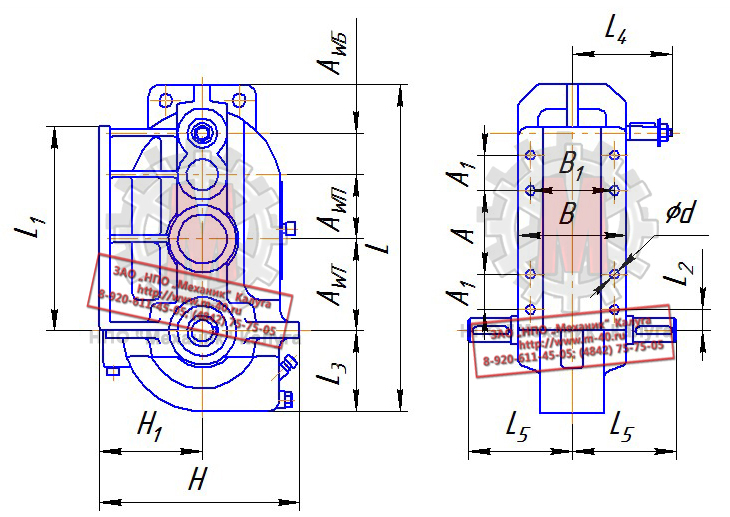

Габаритные и присоединительные размеры редуктора ВК 475
AWБ
AWП
AWТ
L
L1
L2
L3
L4
L5
A
A1
B
B1
H
H1
h
d
n
105
160
210
790
482
50
200
242,5
260
200
80
250
215
458
220
25
17
8

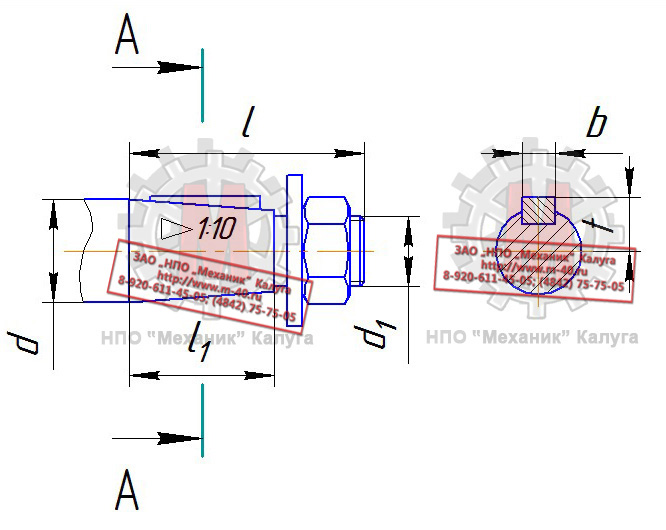

Размеры быстроходного конического вала редуктора ВК 475
d
d1
l
l1
b
t
40
М24×2
110
82
10
20,95
Размеры тихоходного цилиндрического вала редуктора ВК 475
d
l
b
t
65
110
18
69
Варианты сборки редуктора ВК 475









Узнать цену редуктора ВК 475 Вы можете здесь, или по телефону:
(4842) 75-75-05
Условное обозначение исполнений редукторов типа ВК 475
Передаточное отношение 20,0
ВК-475-20-11
ВК-475-20-12
ВК-475-20-13
ВК-475-20-21
ВК-475-20-22
ВК-475-20-23
ВК-475-20-31
ВК-475-20-32
ВК-475-20-33
Передаточное отношение 28,0
ВК-475-28-11
ВК-475-28-12
ВК-475-28-13
ВК-475-28-21
ВК-475-28-22
ВК-475-28-23
ВК-475-28-31
ВК-475-28-32
ВК-475-28-33
Передаточное отношение 50,0
ВК-475-50-11
ВК-475-50-12
ВК-475-50-13
ВК-475-50-21
ВК-475-50-22
ВК-475-50-23
ВК-475-50-31
ВК-475-50-32
ВК-475-50-33
Передаточное отношение 112,0
ВК-475-112-11
ВК-475-112-12
ВК-475-112-13
ВК-475-112-21
ВК-475-112-22
ВК-475-112-23
ВК-475-112-31
ВК-475-112-32
ВК-475-112-33
Перечень запасных частей редукторов типа ВК 475
Наименование детали
Число зубьев
Обозначение
Значение
Быстроходный вал-шестерня
z1
12
21
Колесо первой ступени
z2
58
49
Вал-шестерня второй ступени
z3
11
18
24
Колесо второй ступени
z4
69
52
56
Вал-шестерня третьей ступени
z5
13
Колесо третьей ступени (тихоходное)
z6
47
Редуктор ВК 475 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов ВК 475 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену на запасные части к редуктору ВК 475 Вы можете здесь, или по телефону:
(4842) 75-75-05
