Редуктор ВК 550

Редукторы цилиндрические специальные вертикальные трехступенчатые крановые типоразмера ВК-550, предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов, а так же для увеличения крутящего момента, и уменьшения частоты вращения различных машин и механизмов.

Условное обозначение: ВК-550-10-13-У2

Редуктор цилиндрический трехступенчатый вертикальный, с межосевым расстоянием 550 мм передаточным числом 10, вариантом сборки 13, климатического исполнения У категории размещения 2.


Технические характеристики редуктора ВК 550

Передаточные числа 18; 31,5; 71; 125
Номинальный крутящий момент на тихоходном валу, Н·м 2 000..2 400
КПД 0,94
Масса, кг 279

Примечания:

  • При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%;
  • Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
  • Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.

Условия применения редукторов:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа постоянная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

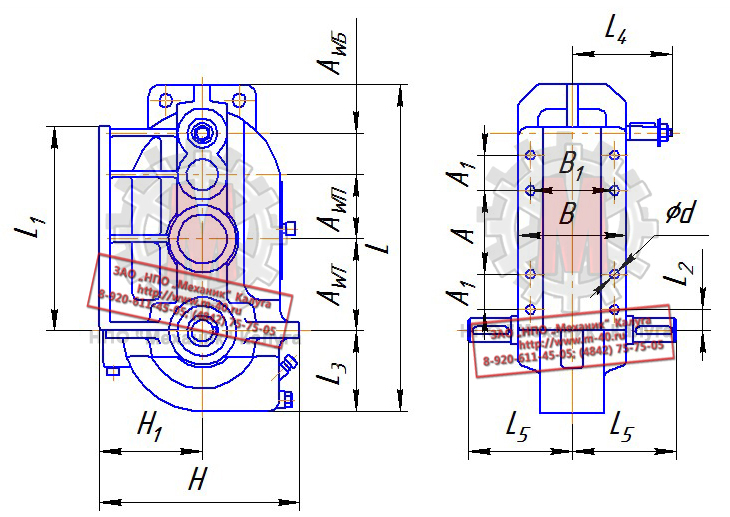

Редуктор ВК 550 чертеж

Габаритные и присоединительные размеры редуктора ВК 550

A A A L L1 L2 L3 L4 L5 A A1 B B1 H H1 h d n
140 190 220 880 557 50 320 257,5 280 320 80 280 245 486 235 25 17 8

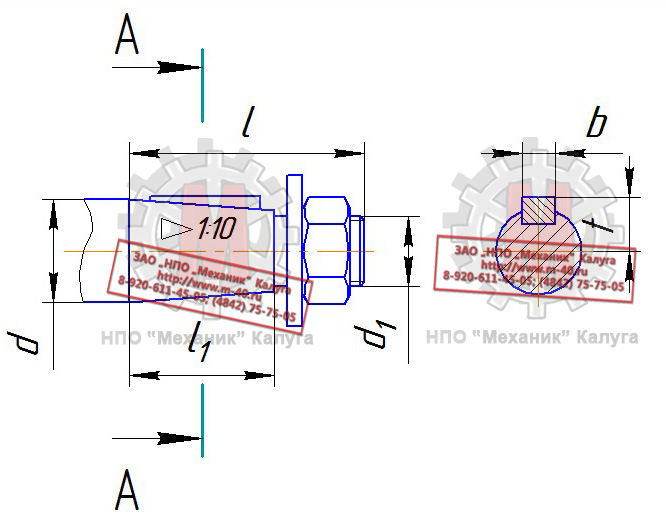

Редуктор ВК 550 конический вал чертеж

Размеры быстроходного конического вала редуктора ВК 550

d d1 l l1 b t
40 М24×2 110 82 10 20,95
Редуктор ВК 550 цилиндрический вал чертеж

Размеры тихоходного цилиндрического вала редуктора ВК 550

d l b t
80 110 22 85


Варианты сборки редуктора ВК 550

Сборка 11 Сборка 12 Сборка 13
Сборка 21 Сборка 22 Сборка 23
Сборка 31 Сборка 32 Сборка 33

Узнать цену редуктора ВК 550 Вы можете здесь, или по телефону:

(4842) 75-75-05



Условное обозначение исполнений редукторов типа ВК 550

Передаточное отношение 18,0
ВК-550-18-11 ВК-550-18-12 ВК-550-18-13
ВК-550-18-21 ВК-550-18-22 ВК-550-18-23
ВК-550-18-31 ВК-550-18-32 ВК-550-18-33
Передаточное отношение 31,5
ВК-550-31,5-11 ВК-550-31,5-12 ВК-550-31,5-13
ВК-550-31,5-21 ВК-550-31,5-22 ВК-550-31,5-23
ВК-550-31,5-31 ВК-550-31,5-32 ВК-550-31,5-33
Передаточное отношение 71,0
ВК-550-71-11 ВК-550-71-12 ВК-550-71-13
ВК-550-71-21 ВК-550-71-22 ВК-550-71-23
ВК-550-71-31 ВК-550-71-32 ВК-550-71-33
Передаточное отношение 125,0
ВК-550-125-11 ВК-550-125-12 ВК-550-125-13
ВК-550-125-21 ВК-550-125-22 ВК-550-125-23
ВК-550-125-31 ВК-550-125-32 ВК-550-125-33


Перечень запасных частей редукторов типа ВК 550

Наименование детали Число зубьев
Обозначение Значение
Быстроходный вал-шестерня z1 11
18
Колесо первой ступени z2 59
52
Вал-шестерня второй ступени z3 11
30
Колесо второй ступени z4 65
46
Вал-шестерня третьей ступени z5 11
Колесо третьей ступени (тихоходное) z6 44

Редуктор ВК 550 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут отличаться между собой и не быть взаимозаменяемыми.

Характеристики зубчатых передач редукторов ВК 550 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при идентичных передаточных числах.

При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.

Узнать цену на запасные части к редуктору ВК 550 Вы можете здесь, или по телефону:

(4842) 75-75-05
